VOCS治理吸附脱附一体机介绍

对于高级废气处理系统而言，IM系列有机废气处理一体机是您的最佳选择，该系列产品经过多年的潜心

研究和数百次的实验由DEER公司废气处理专家团队研发出前所未有的革命性工业废气处理一体机，IM系

列一体机在废气处理效果、噪声控制、运行智能化、使用维护、设备外观设计等方面耳目一新，彻底颠

覆了传统废气处理设备在效果、噪声、设备体积、外观等方面的设计。

吸附脱附一体机技术原理

当大风量低浓度的VOCs废气通过IM主机吸附床时，VOCs成分被吸附材料吸附，达标排放：同时。高温空气穿过吸附饱

和区，即在生区域，使已吸附的VOCs脱附，恢复了吸附材料的吸附能力，形成中高浓度、小风量的脱附废气，通入IM主机后

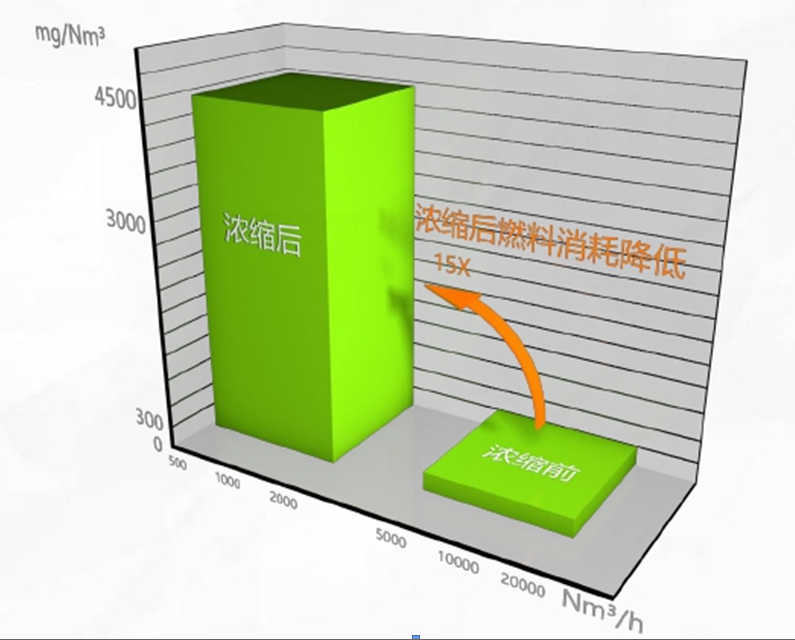

处理氧化模块进行氧化处理。浓缩后废气氧化需要的能耗可降低95%以上，当VOCs吸附浓度达到350㎎/Nm³以上时，氧化的

     燃料消耗为0。

  吸附脱附一体机适用范围

   吸附脱附一体机流程介绍

废气在风机的引力下首先进入预处理设备，截除废气中的颗粒物，然后剩余气体进入活性炭吸附装置，利用活性炭的微孔

结构，将分布在气象中的有机物分子或分子团进行吸附，达标的气体在吸附风机的引力下由烟囱排入大气中。活性炭吸附设备

达到饱和状态时，进出风量调节阀自动关闭，脱附阀门打开，催化燃烧设备开启，脱附风机运行，加热器开启，新鲜空气进入

换热器后进入加热器中，被加热至50-120℃的空气进入活性炭吸附设备，脱附出来的有机废气在脱附风机的引力下进入催化燃

烧，在此装置中，有机废气被继续加热至250℃以上，在催化剂的作用下，有机废气分解成CO2和H2O，带有热量的气体进入

换热器进行热交换，将至常温的气体在脱附风机的引力下由烟囱排入大气中。

   吸附脱附一体机净化原理

          吸附浓缩-催化燃烧工艺是活性炭吸附和催化燃烧的组合工艺，有机废气经过吸附-浓缩-催化燃烧三个过程：首先利用活性

炭的多孔性和空隙表面的张力把有机废气中的溶剂吸附在活性炭的空隙中，使所排废气得到净化；当活性炭吸附饱和后，用热

风脱附再生；被脱附出来的有机物在催化剂的作用下，能在较低温度的状况转化为无毒无害的二氧化碳和水。

由该工艺和其净化原理可知该工艺有以下优点：

1、由活性炭捕获（吸附）废气中的有机物，使该工艺有了活性炭吸附工艺的安全可靠、净化效率高、适应浓度范围广等

优点；

2、该工艺采用吸附-浓缩-催化燃烧组合工艺，整个系统实现了净化过程闭环操作，有机物一次处理彻底，无二次污染；

该系统组合紧凑，充分利用热源，节省设备投资和操作费用。首先有机物经过脱附后被浓缩（用热风脱附出来的有机物浓

度比原来提高十几倍到几十倍），其浓度接近自然状态。其次该工艺设备在运行过程中最大限度地利用了有机废气中有机成分

的热值。

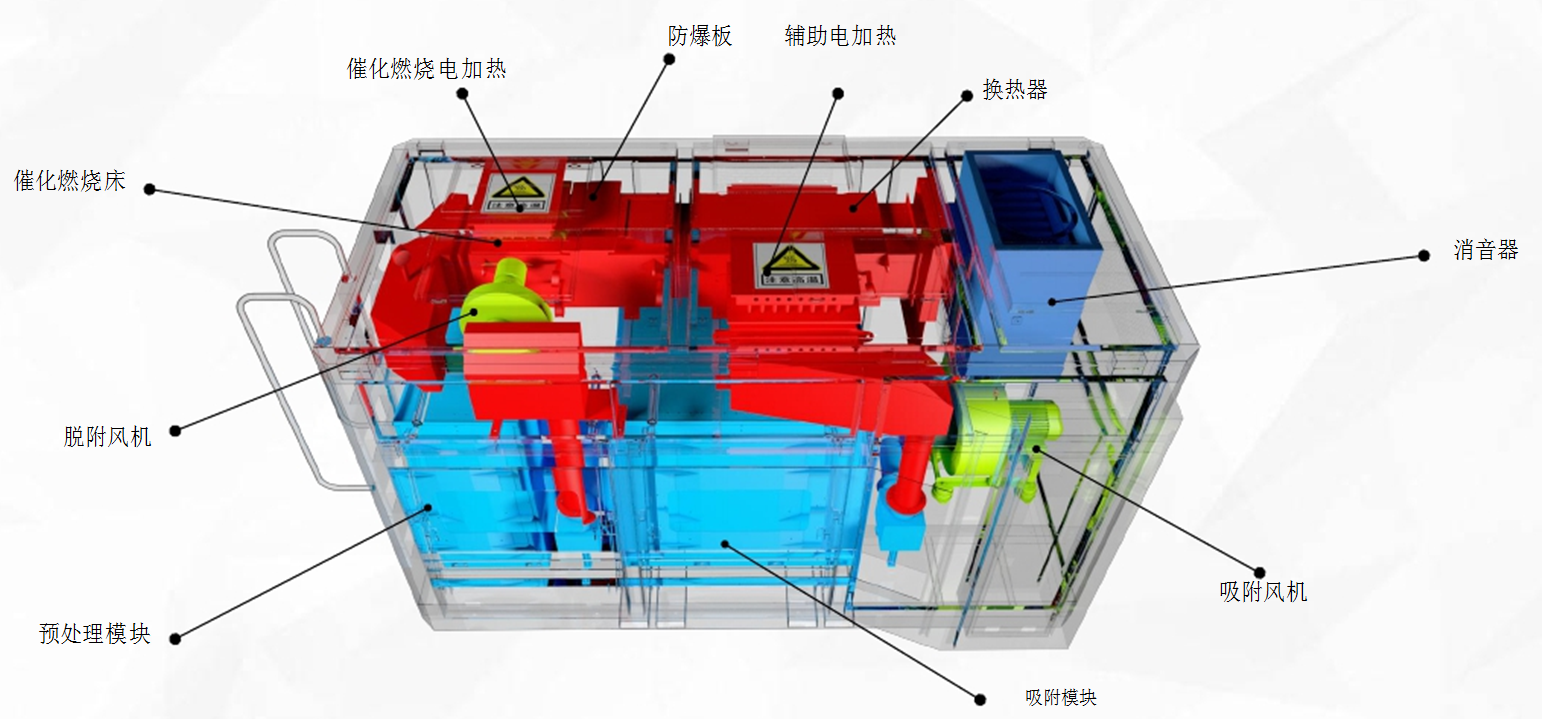

 吸附脱附一体机设备结构介绍
