方案概述

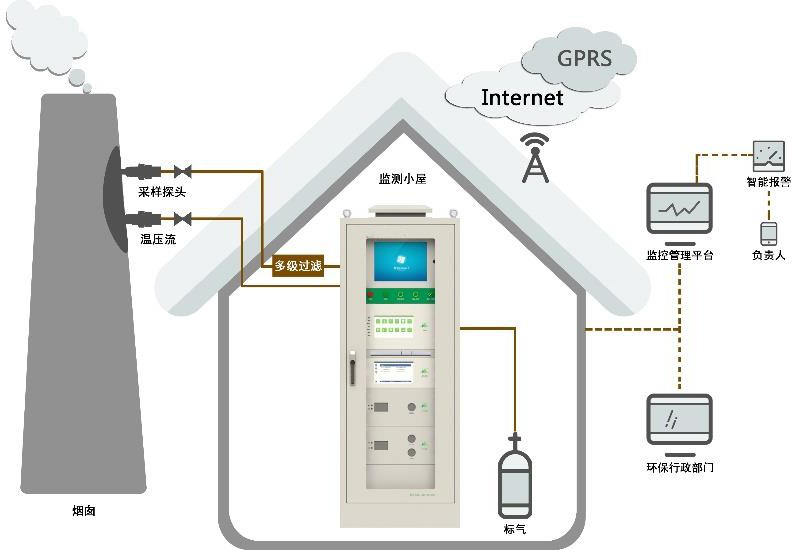

DER-3000 固定汚染源挥发性有机物（非甲烷总烃、苯系物、有机硫）在线监测系统，集采样探头、温压流一体机、伴热管线、预处理系统、湿氧模块及分析仪表于一体，以自主研发的在线气相色谱仪为核心。样气多级过滤除尘，管路全程伴热无冷点， 使用优质进口色谱柱分离后 FID / FPD 分析烟气浓度，结合温压流工况数据，将排放数据结果输出到上位机系统，并通过数采仪上传至相关部门，或通过相关协议输送至 DCS。系统安全可靠，适用于各种工业环境，测量结果实时准确，运行成本低，满足国家标准和行业标准对挥发性有机物的监测要求。
该系统可用于监测固定汚染源废气中总烃、甲烷、非甲烷总烃、苯系物、氯苯、乙醛、丙烯醛、甲醇、氯乙烯、丙烯腈、硫化物等一种或多种化合物。
n应用行业
石化 涂料 印刷
化学 家具制造 橡胶制品
纺织染整 制鞋工业 汽车制造
n系统特点
标准化设计
• 国标要求的气相色谱法分析
• 全热法预处理设计
运行稳定安全，数据真实可靠
• 采样管线选用PTFE 或耐腐蚀、惰性化材质，减少管路吸附造成的损失
• 全程高温伴热，避免高沸点烃类物质冷凝“积油”及部件腐蚀
无人值守、操作方便
• 探头具备自动吹扫功能，可自动去除滤芯表面的粉尘，延长滤芯使用寿命
• 探头具备自动吹扫功能，可自动去除滤芯表面的粉尘，延长滤芯使用寿命
高兼容性设计
• 支持一拖二要求
• 支持数采仪和 DCS 通讯

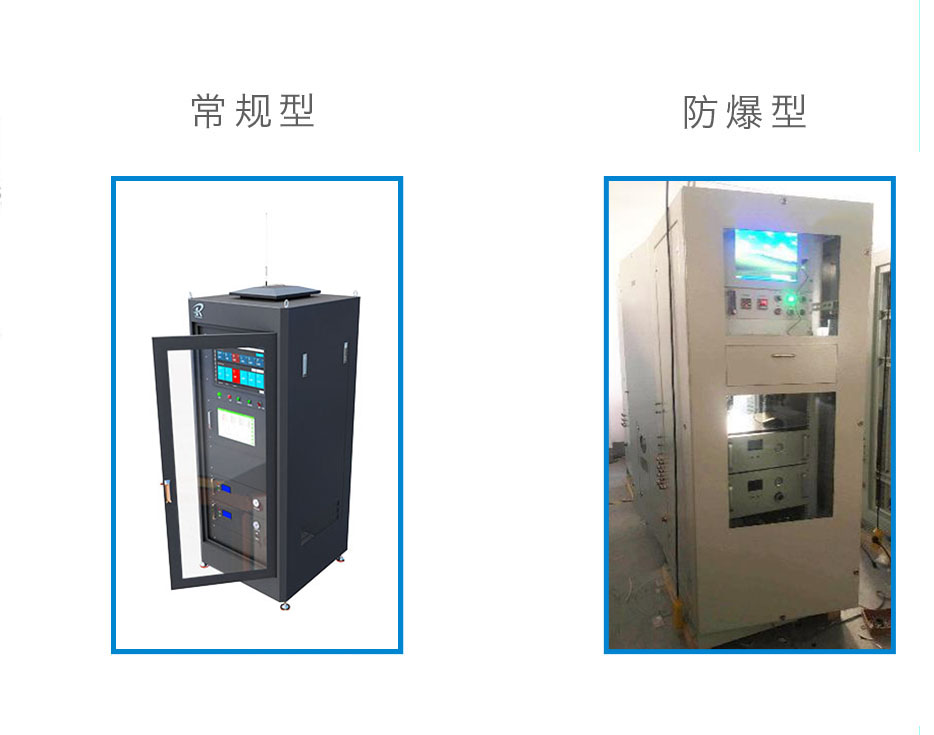

• 支持防爆及非防爆需求
n系统组成
预处理系统 | 在线气相色谱仪 | 辅助监测 |
高温探头、采样管线、全程伴 | 非甲烷总烃、苯系物、非甲烷总烃 | 温压流一体式探头、温压流一体 |
热预处理系统、正压防爆预处 | / 苯系物、有机硫 | 式探头（防爆）、湿氧模块 |
理系统 | ||
控制系统及软件 | 气源 | 标定系统 |
上位机工控系统、系统控制软件 | 零气发生器、氢气发生器、空气 | 气体动态校准仪、标准气体 |
压缩机、氮气发生器 | ||
n技术参数
项目 | 非甲烷总烃 | 苯系物 | 有机硫 | |
检测能力 | 总烃、甲烷、非甲烷总烃 | 苯、甲苯、乙苯、二甲苯、 | 硫化氢、羰基硫、甲硫醇、甲硫醚、 | |
三甲苯、苯乙烯、异丙苯 | 乙硫醇、二甲二硫醚、二硫化碳 | |||
分析周期 | 1 min~3 min（可选） | 2 min~20 min（可选） | 10 min~30 min（可选） | |
量程 | 0.01 ppm~10000 ppm（可选） | 0.05 ppm~1000 ppm（可选） | 0.1 ppm~500 ppm（可选） | |
检出限 | ≤ 0.01 ppm | ≤ 0.05 ppm | ≤ 0.05 ppm | |
重复性 | < 1% | |||
24 h 漂移 | < 2% F.S. | |||
线性误差 | < 1% F.S. | |||
环境温度影响 | ≤ 3% F.S. | |||
氧对零点影响 | ≤ 1% F.S. | |||
平行性 | 3% | |||
