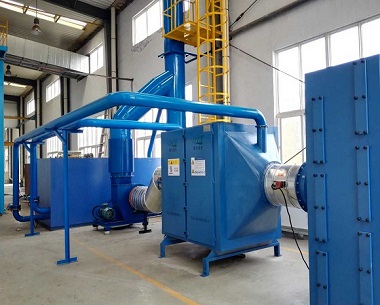

根据客户工艺特点，并结合我司在废气处理方面多年的成功经验和环境废气治理技术要求，参考环境废气治理标准，对催化燃烧工艺工程进行以下设计说明：喷漆废气经活性炭吸附浓缩后采用催化燃烧工艺净化系统。

工艺流程说明：

废气经收集后首先进入干式过滤器中，过滤去除漆雾颗粒。干燥性无尘气体进入活性炭吸附装置，进入吸附阶段，气固相开始接触，废气吸附于活性炭的细孔中，在风机的引力下，净化后的气体由烟囱排入大气中。在PLC自动控制系统下，活性炭吸附装置能实现吸附——脱附再生——再吸附的自动转换。当活性炭吸附达到饱和时，进气阀门自动关闭，系统开启脱附和催化燃烧系统，将活性炭中的有机废气脱附出来，同时并进入催化燃烧装置进行氧化分解。

在催化燃烧装置中，有机废气被加热至250℃以上，在催化剂的作用下，有机废气分解成CO2和H2O，带有热量的气体进入换热器进行热交换，将至常温的气体在脱附风机的引力下由烟囱排入大气中。
